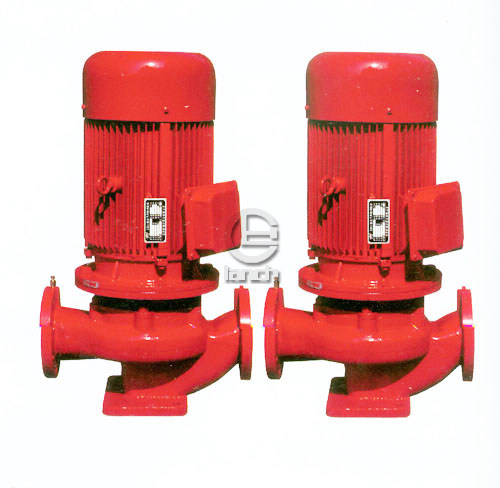

XBD-ISG型立式单级单吸消防离心泵

产品特点

1、泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、泵吸入口和吐出口均水平方向，简化了管路的连接。
3、多级式可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其它泵类所不具有的。
5、泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

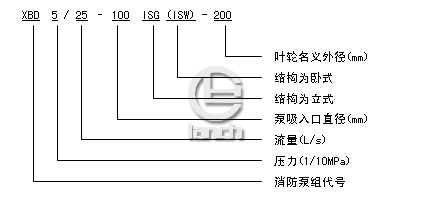

型号意义

主要用途

上海连渠泵业有限公司生产的XBD-ISG型立式消防管道泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。

结构说明

XBD-ISG型单吸单级立式消防管道泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行稳定性。泵密封采用机械密封，具有密封可靠，无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6Mpa压力设计，管路配套方便。

性能参数

1、 该泵为立式、多级节段式结构，泵进出水法兰处在同一直线上，叶轮采用水力平衡方平衡轴向力。泵下端有一导轴承，轴通过夹壳联轴器与电机轴固定传动，外筒为不锈钢筒。
2、 轴封采用机械密封。
3、 泵由电机驱动，从电机端方向看，泵顺时针方向旋转。
4、 泵出口设有排气阀（气嘴），可保证泵内气体能完全排尽。
5、 叶轮可采用青铜材料，避免长期停机后叶轮与导叶间锈合。

主要零件材料

零件名称	轴封	轴	轴承体	联轴器	中 段	出水段	导 叶	叶轮	轴套	进水段
材质	填料、机械密封	2Cr13	HT200	HT200	HT200	HT200	HT200	HT200或青铜	HT200	HT200
零件名称	外筒	螺母	连接座	轴瓦
材 质	ZG1Cr18Ni9Ti	45	HT200	QSA4-3

性能参数

型 号	流量Q (L/s)	出口压力 (MPa)	转速n (r/min)	功率P (kw)	效率η (%)
XBD3.0/5-50(65)	5	0.30	2900	4	63
XBD3.2/5-50(65)		0.32
XBD3.4/5-50(65)		0.34
XBD4.6/5-50(65)	5	0.46	2900	7.5	58
XBD4.8/5-50(65)		0.48
XBD5.0/5-50(65)		0.50
XBD7.6/5-50(65)	5	0.76	2900	15	50
XBD7.8/5-50(65)		0.78
XBD8.0/5-50(65)		0.80
XBD11/5-50(65)	5	1.10	2900	30	40
XBD12/5-50(65)		1.20
XBD12/5-50(65)		1.25
XBD3.0/10-65(80)	10	0.30	2900	7.5	71
XBD3.2/10-65(80)		0.32
XBD3.4/10-65(80)		0.34

型 号	流量Q (L/s)	出口压力 (MPa)	转速n (r/min)	功率P (kw)	效率η (%)
XBD4.6/10-65(80)	10	0.46	2900	15	67
XBD4.8/10-65(80)		0.48
XBD5.0/10-65(80)		0.50
XBD7.6/10-65(80)	10	0.76	2900	22	59
XBD7.8/10-65(80)		0.78
XBD8.0/10-65(80)		0.80
XBD11/10-65(80)	10	1.10	2900	37	54
XBD12/10-65(80)		1.20
XBD12.5/10-65(80)		1.25
XBD3.0/25-80(100)	25	0.30	2900	15	76
XBD3.2/25-80(100)		0.32
XBD3.4/25-80(100)		0.34
XBD4.6/25-80(100)	25	0.46	2900	22	74
XBD4.8/25-80(100)		0.48
XBD5.0/25-80(100)		0.50
XBD7.6/25-80(100)	25	0.76	2900	37	69
XBD7.8/25-80(100)		0.78
XBD8.0/25-80(100)		0.80
XBD11/25-80(100)	25	1.10	2900	75	66
XBD12/25-80(100)		1.20
XBD12.5/25-80(100)		1.25
XBD13/25-80(100)	25	1.30	2900	90	57
XBD14/25-80(100)		1.40
XBD15/25-80(100)		1.50
XBD3.0/45-100(125)	45	0.30	2900	22	73
XBD3.2/45-100(125)		0.32
XBD3.4/45-100(125)		0.34
XBD4.6/45-100(125)	45	0.46	2900	37	77
XBD4.8/45-100(125)		0.48
XBD5.0/45-100(125)		0.50
XBD7.6/45-100(125)	45	0.76	2900	55	80
XBD7.8/45-100(125)		0.78
XBD8.0/45-100(125)		0.80
XBD11/45-100(125)	45	1.10	2900	90	70
XBD12/45-100(125)		1.20
XBD12.5/45-100(125)		1.25
XBD2.8/55-150(200)	55	0.28	1450	30	78
XBD3.0/55-150(200)		0.30
XBD3.2/55-150(200)		0.32
XBD4.6/55-150(200)	55	0.46	1450	45	75
XBD4.8/55-150(200)		0.48
XBD5.0/55-150(200)		0.50

型 号	流量Q (L/s)	出口压力 (MPa)	转速n (r/min)	功率P (kw)	效率η (%)
XBD7.6/55-150	55	0.76	2900	75	76
XBD7.8/55-150		0.78
XBD8.0/55-150		0.80
XBD11/55-150	55	1.10	2900	110	73
XBD12/55-150		1.20
XBD12.5/55-150		1.25
XBD13/45-150	45	1.30	2900	110	80
XBD14/45-150		1.40
XBD15/45-150		1.50
XBD4.6/100-200	100	0.46	1450	75	81
XBD4.8/100-200		0.48
XBD5.0/100-200		0.50
XBD3.0/150-250	150	0.30	1450	75	80
XBD3.2/150-250		0.32
XBD3.4/150-250		0.34
XBD4.6/140-250	140	0.46	1450	90	72
XBD4.8/140-250		0.48
XBD5.0/140-250		0.50
XBD2.4/200-300	200	0.24	970	75	81
XBD2.6/200-300		0.26
XBD2.8/200-300		0.28
XBD2.8/200-300(350)	200	0.28	1450	90	84
XBD3.0/200-300(350)		0.30
XBD3.2/200-300(350)		0.32
XBD4.0/200-300	200	0.40	970	132	84
XBD4.2/200-300		0.42
XBD4.4/200-300		0.44
XBD4.6/160-300	160	0.46	1450	110	78
XBD4.8/150-300		0.48
XBD5.0/160-300		0.50
XBD4.6/200-350	200	0.46	1450	160	83
XBD4.8/200-350		0.48
XBD5.0/200-350		0.50
XBD2.8/300-400	300	0.28	1450	132	76
XBD3.0/300-400		0.30
XBD3.2/300-400		0.32
XBD2.8/330-500	330	0.28	1450	160	78
XBD3.0/330-500		0.30
XBD3.2/330-500		0.32
