DL、DLR DL、DLR 型立式多级离心泵（简称：DL、DLR多级泵），系立式单吸多级分段式离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于高层建筑供水，也可应用于厂矿给排水、输送液体的流量范围为4.9~200m3/h，扬程范围为22~239m，配套功率范围为1.5~160KW，口径范围为ф40~ф150mm。
上海连渠泵业生产制造的DL、DLR型系列多级泵质量可靠、性能稳定，欢迎各新老客户选购。
用途
DL、DLR型系列多级泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80℃。DLR型介质使用温度不超过120℃。

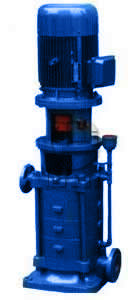

DL、DLR 型立式多级离心泵
DL、DLR 型立式多级离心泵

DL、DLR多级泵产品用途

DL、DLR 系列立式多级离心泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。 DL 型介质使用温度不超过 80oC，DLR 型介质使用温度不超过120oC

DL、DLR多级泵产品特点

泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合泵脚中心，因而增强了泵的运行稳定性和使用寿命。
泵吸入口和吐出口均为水平方向，简化了管路的连接。
可根据需要，吸入口和吐出口可安装成同方向或 90o、180o、270o 几个不同方向以满足不同的连接场合。
泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
电机外加防雨罩，泵可置于户外使用，取消泵房，节省建筑费用。
泵转子具有较小的绕度，且所选用的为4级电机，因此运行平稳、振动小、噪声低、使用寿命长。

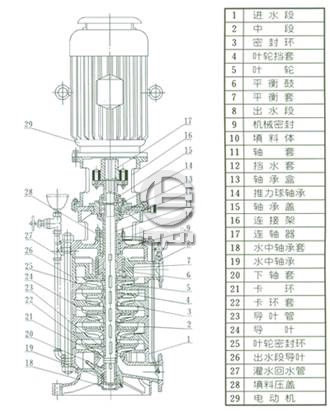

DL、DLR多级泵结构图片

DL、DLR多级泵结构图片
DL、DLR多级泵结构图片

DL 型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，泵由定子和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等部件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、中轮、平衡鼓等组成。转子下端为润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分轴向力由角接触球轴承来承受。进水段、中段、和出水段的结合面用纸垫通过拉紧达到密封。轴封采用填料或机械密封，用户可根据需要选择。 泵旋转方向从驱动端向下看为逆时针方向转动。

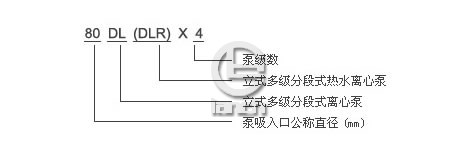

型号意义
型号意义

40DL型DL、DLR多级泵性能表 I

级数 流量 Q m3/h 扬程H 转速 n r/min 功率N(KW) 效率 η (%) 吸程 Hs (m) 必须汽蚀余量 (NPSH)r (m)
L/S (m) 轴功率 电机功率
2 9.0 12.6 16.2 2.5 3.5 4.5 26.6 24.4 21.2 1450 1.30 1.55 1.80 3 50 54 52 7.9 7.6 7.2 2.58 2.66 3.16
2 4.9 6.2 7.4 1.36 1.72 2.06 24.8 23.6 21.6 0.83 0.92 1.03 1.5 37 40 39 7 3.19
3 4.9 6.2 7.4 1.36 1.72 2.06 37.2 35.4 32.4 1.25 1.38 1.55 2.2 37 40 39 7 3.19
4 4.9 6.2 7.4 1.36 1.72 2.06 49.6 47.2 43.2 1.67 1.84 2.07 3 37 40 39 7 3.19
5 4.9 6.2 7.4 1.36 1.72 2.06 62 53 54 2.08 2.30 2.58 4 37 40 39 7 3.19
6 4.9 6.2 7.4 1.36 1.72 2.06 74.4 70.8 64.8 2.50 2.76 3.10 4 37 40 39 7 3.19
7 4.9 6.2 7.4 1.36 1.72 2.06 86.8 82.6 75.2 2.91 3.22 3.62 5.5 37 40 39 7 3.19
8 4.9 6.2 7.4 1.36 1.72 2.06 99.2 94.4 86.4 3.33 3.68 4.14 5.5 37 40 39 7 3.19
9 4.9 6.2 7.4 1.36 1.72 2.06 111.6 106.2 97.6 3.75 4.14 4.65 7.5 37 40 39 7 3.19
10 4.9 6.2 7.4 1.36 1.72 2.06 124 118 108 4.16 4.60 5.17 7.5 37 40 39 7 3.19
11 4.9 6.2 7.4 1.36 1.72 2.06 136.4 129.8 118.8 4.58 5.06 5.69 7.5 37 40 39 7 3.19
12 4.9 6.2 7.4 1.36 1.72 2.06 148.8 141.6 129.6 5.00 5.52 6.20 11 37 40 39 7 3.19

50DL型DL、DLR多级泵性能表 II

级数 流量 Q m3/h 扬程H 转速 n r/min 功率N(KW) 效率 η (%) 吸程 Hs (m) 必须汽蚀余量 (NPSH)r (m)
L/S (m) 轴功率 电机功率
2 9.0 12.6 16.2 2.5 3.5 4.5 26.6 24.4 21.2 1450 1.30 1.55 1.80 3 50 54 52 7.9 7.6 7.2 2.58 2.66 3.16
3 9.0 12.6 16.2 2.5 3.5 4.5 39.9 36.6 31.8 1.96 2.33 2.70 3 50 54 52 7.9 7.6 7.2 2.58 2.66 3.16
4 9.0 12.6 16.2 2.5 3.5 4.5 53.2 48.8 42.4 2.61 3.10 3.60 4 50 54 52 7.9 7.6 7.2 2.58 2.66 3.16
5 9.0 12.6 16.2 2.5 3.5 4.5 66.5 61 53 2.26 3.88 4.50 5.5 50 54 52 7.9 7.6 7.2 2.58 2.66 3.16
6 9.0 12.6 16.2 2.5 3.5 4.5 79.8 73.2 63.6 3.91 4.65 5.39 5.5 50 54 52 7.9 7.6 7.2 2.58 2.66 3.16
7 9.0 12.6 16.2 2.5 3.5 4.5 93.1 85.4 74.2 4.56 5.43 6.30 7.5 50 54 52 7.9 7.6 7.2 2.58 2.66 3.16
8 9.0 12.6 16.2 2.5 3.5 4.5 106.4 97.6 84.8 5.22 6.20 7.20 7.5 50 54 52 7.9 7.6 7.2 2.58 2.66 3.16
9 9.0 12.6 16.2 2.5 3.5 4.5 119.7 109.8 95.4 5.87 6.98 8.10 11 50 54 52 7.9 7.6 7.2 2.58 2.66 3.16
10 9.0 12.6 16.2 2.5 3.5 4.5 133 122 106 6.72 12.66 13.8 11 50 54 52 7.9 7.6 7.2 2.58 2.66 3.16

65DL型DL、DLR多级泵性能表 III

级数 流量 Q m3/h 扬程H 转速 n r/min 功率N(KW) 效率 η (%) 吸程 Hs (m) 必须汽蚀余量 (NPSH)r (m)
L/S (m) 轴功率 电机功率
2 18 30 35 5 8.33 9.72 37 32 29 1450 3.24 4.22 4.6 5.5 56 62 60 7.8 7.6 7.5 2.41 2.82 3.03
3 18 30 35 5 8.33 9.72 55.5 48 43.5 4.86 6.33 6.9 7.5 56 62 60 7.8 7.6 7.5 2.41 2.82 3.03
4 18 30 35 5 8.33 9.72 74 64 58 6.48 8.44 9.2 11 56 62 60 7.8 7.6 7.5 2.41 2.82 3.03
5 18 30 35 5 8.33 9.72 92.5 80 72.5 8.1 10.55 11.5 15 56 62 60 7.8 7.6 7.5 2.41 2.82 3.03
6 18 30 35 5 8.33 9.72 111 96 87 6.72 12.66 13.8 15 56 62 60 7.8 7.6 7.5 2.41 2.82 3.03
7 18 30 35 5 8.33 9.72 129.5 112 101.5 11.34 14.77 16.1 18.5 56 62 60 7.8 7.6 7.5 2.41 2.82 3.03
8 18 30 35 5 8.33 9.72 148 128 116 12.96 16.88 18.4 22 56 62 60 7.8 7.6 7.5 2.41 2.82 3.03
9 18 30 35 5 8.33 9.72 166.5 144 130.5 14.58 18.99 20.7 22 56 62 60 7.8 7.6 7.5 2.41 2.82 3.03
10 18 30 35 5 8.33 9.72 185 160 145 16.2 21.1 23 30 56 62 60 7.8 7.6 7.5 2.41 2.82 3.03

80DL型DL、DLR多级泵性能表 IV

级数 流量 Q m3/h 扬程H 转速 n r/min 功率N(KW) 效率 η (%) 吸程 Hs (m) 必须汽蚀余量 (NPSH)r (m)
L/S (m) 轴功率 电机功率
2 32.4 50.4 65.16 9 14 18.1 43.2 40 34.2 1450 6.28 7.84 9.12 11 60.7 70 66.5 8.1 8 7.9 2.16 2.49 2.82
3 32.4 50.4 65.16 9 14 18.1 64.8 60 51.3 9.42 11.76 13.68 15 60.7 70 66.5 8.1 8 7.9 2.16 2.49 2.82
4 32.4 50.4 65.16 9 14 18.1 86.4 80 88.4 12.56 15.68 18.24 22 60.7 70 66.5 8.1 8 7.9 2.16 2.49 2.82
5 32.4 50.4 65.16 9 14 18.1 108 100 85.5 15.70 19.60 22.80 30 60.7 70 66.5 8.1 8 7.9 2.16 2.49 2.82
6 32.4 50.4 65.16 9 14 18.1 129.6 120 102.6 18.84 23.52 27.36 30 60.7 70 66.5 8.1 8 7.9 2.16 2.49 2.82
7 32.4 50.4 65.16 9 14 18.1 151.2 150 102.8 21.98 27.44 31.92 37 60.7 70 66.5 8.1 8 7.9 2.16 2.49 2.82
8 32.4 50.4 65.16 9 14 18.1 172.8 160 136.8 25.12 31.36 36.48 45 60.7 70 66.5 8.1 8 7.9 2.16 2.49 2.82
9 32.4 50.4 65.16 9 14 18.1 194.4 180 153.9 28.26 35.28 41.04 45 60.7 70 66.5 8.1 8 7.9 2.16 2.49 2.82
10 32.4 50.4 65.16 9 14 18.1 216 200 171 31.40 39.20 45.60 55 60.7 70 66.5 8.1 8 7.9 2.16 2.49 2.82

100DL型DL、DLR多级泵性能表 V

级数 流量 Q m3/h 扬程H 转速 n r/min 功率N(KW) 效率 η (%) 吸程 Hs (m) 必须汽蚀余量 (NPSH)r (m)
L/S (m) 轴功率 电机功率
2 72 100 126 20 27.8 35 43.4 40 34 1450 13.1 15.14 16.67 18.5 65 72 70 7.6 7.2 6.7 2.83 3.53 4.40
3 72 100 126 20 27.8 35 65.1 60 51 19.65 22.72 25.01 30 65 72 70 7.6 7.2 6.7 2.83 3.53 4.40
4 72 100 126 20 27.8 35 86.8 80 868 26.2 30.28 33.34 37 65 72 70 7.6 7.2 6.7 2.83 3.53 4.40
5 72 100 126 20 27.8 35 108.5 100 85 32.75 37.86 41.68 45 65 72 70 7.6 7.2 6.7 2.83 3.53 4.40
6 72 100 126 20 27.8 35 130.2 120 102 39.3 45.39 45.82 55 65 72 70 7.6 7.2 6.7 2.83 3.53 4.40
7 72 100 126 20 27.8 35 151.9 140 119 25.85 53.0 58.35 75 65 72 70 7.6 7.2 6.7 2.83 3.53 4.40
8 72 100 126 20 27.8 35 173.6 160 136 52.4 60.57 66.68 75 65 72 70 7.6 7.2 6.7 2.83 3.53 4.40
9 72 100 126 20 27.8 35 195.3 180 153 58.95 68.14 75.02 90 65 72 70 7.6 7.2 6.7 2.83 3.53 4.40
10 72 100 126 20 27.8 35 217 200 170 65.5 75.71 83.35 90 65 72 70 7.6 7.2 6.7 2.83 3.53 4.40

150DL120-20型DL、DLR多级泵性能表 VI

级数 流量 Q m3/h 扬程H 转速 n r/min 功率N(KW) 效率 η (%) 吸程 Hs (m) 必须汽蚀余量 (NPSH)r (m)
L/S (m) 轴功率 电机功率
2 108 150 180 30 41.6 50 45 40 34 1450 17.64 20.42 21.32 30 75 80 78 6.2 6.7 5.2 2.2 2.8 2.7
3 108 150 180 30 41.6 50 67.5 60 51 26.46 60.63 33.33 37 75 80 78 6.2 6.7 5.2 2.2 2.8 2.7
4 108 150 180 30 41.6 50 90 80 68 35.28 40.84 42.74 45 75 80 78 6.2 6.7 5.2 2.2 2.8 2.7
5 108 150 180 30 41.6 50 112.5 100 85 44.10 51.05 53.41 55 75 80 78 6.2 6.7 5.2 2.2 2.8 2.7
6 108 150 180 30 41.6 50 135 120 102 52.92 61.26 66.66 75 75 80 78 6.2 6.7 5.2 2.2 2.8 2.7
7 108 150 180 30 41.6 50 157.5 140 119 61.74 71.47 74.77 75 75 80 78 6.2 6.7 5.2 2.2 2.8 2.7
8 108 150 180 30 41.6 50 180 160 135 70.56 81.68 85.88 90 75 80 78 6.2 6.7 5.2 2.2 2.8 2.7

150DL型DL、DLR多级泵性能表

级数 流量 Q m3/h 扬程H 转速 n r/min 功率N(KW) 效率 η (%) 吸程 Hs (m) 必须汽蚀余量 (NPSH)r (m)
L/S (m) 轴功率 电机功率
2 120 160 200 33.3 44.4 55.6 53 50 44 1450 24.1 28.7 32.8 37 72 76 73 6.7 6.2 5.7 3.1 3.5 3.8
3 120 160 200 33.3 44.4 55.6 79.5 75 66 36.1 43.0 49.2 55 6.7 6.2 5.7 6.7 6.2 5.7 3.1 3.5 3.8
4 120 160 200 33.3 44.4 55.6 106 100 88 48.1 57.3 65.7 75 3.1 3.5 3.8 3.1 3.5 3.8 72 76 73
5 120 160 200 33.3 44.4 55.6 133 125 110 60.1 71.7 82.1 90 72 76 73 72 76 73 6.7 6.2 5.7
6 120 160 200 33.3 44.4 55.6 159 150 132 72.2 86.0 98.5 110 6.7 6.2 5.7 6.7 6.2 5.7 3.1 3.5 3.8
7 120 160 200 33.3 44.4 55.6 186 175 154 84.2 100 115 132 3.1 3.5 3.8 3.1 3.5 3.8 72 76 73
8 120 160 200 33.3 44.4 55.6 212 200 176 96.2 115 132 132 72 76 73 72 76 73 6.7 6.2 5.7
9 120 160 200 33.3 44.4 55.6 239 225 198 108 129 148 180 72 76 73 6.7 6.2 5.7 3.1 3.5 3.8

DL、DLR多级泵的安装

1、 安装前检查水泵和电机的完好情况。
2、 泵安装位置应尽可能靠近水源处。
3、 泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接，具体方法见安装示意图所示。
4、 直接安装可将泵安放在基础上垫高30~40毫米（准备充填水泥浆之用），然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3~5天水泥干涸后，拧紧地脚螺栓的螺母。
5、 安装管路时，进、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量。
6、 泵用于有吸程场合，进水管端应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象存在。
7、 在进口管路上最好装有过滤网，以防杂质进入叶轮内部。滤网的有效面积应是进水管面积的3~4倍，以保证液体的自由畅通。
8、 为了维护和使用方便安全，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。
9、 进口如需扩径连接，请选用偏心异径管道接头。

订购注意事项：

1.本网页显示的DL、DLR 型立式多级离心泵安装尺寸、外形尺寸、图片、流量、扬程、功率、参数表等样本信息，为”LQ牌“离心泵厂家上海连渠泵业所有，请勿转载，转载必究。
2.上海连渠泵业有限公司是一家专业的离心泵生产厂家/制造商。生产的DL、DLR 型立式多级离心泵，质量可靠，价格合理，如果还需要了解其他(离心泵)，请来电咨询，我们也可根据客户要求专门定制。
3.由于编辑水平有限，以上信息仅作参考之用，错误和不妥之处在所难免，真诚希望您批评指正。
