概述

TVC型船用深井式主滑油泵是我公司在消化吸收国外先进技术的基础上自行开发的在水利设计和结构设计上有特殊创新并且完全按照船用条件设计制造的新一代船用离心泵产品。

产品特点

1.无需吸入管路，阀和滤器，因此其安装空间和成本都可以减少。
2.由于泵浸没在油里，因此在启动时不存在自吸问题。
3.流量和压力很容易得到控制
4.压出室采用空间导叶结构，是转字径向力自动得到平衡，从而使得泵在安全偏离设计工况下运行也不会产生机械故障
5.叶轮采用双密封环以及平衡孔结构，使转子轴向力得到平衡，并且有效地防止了气塞
6.水利设计上考虑了冷启动，使得泵在冷启工况下运行不会产生问题。
7.导轴承采用自润滑性很好而且能耐高温防烧损的特殊合金材料

结构型式

该泵为深井式结构，主要有导壳，叶轮，泵轴，滚动轴承和导轴承，联接器，压出管，电机联结架，弹性联轴器，轴封，泵座等组成。
泵轴和电机轴通过弹性联轴器联接，泵轴和泵轴之间通过联结器联结，导轴承安装在导轴承体内，对泵轴起到扶正作用。叶轮通过锁紧螺母与键固定在轴上。滚动轴承通过本身输送的滑油润滑，上部采用耐油橡胶进行密封。

材料组合

导壳：导流锥采用铸铁；
叶轮采用符合国际规范的以下材料：磷青铜（即PBC）；
泵轴采用优质碳素钢，轴套采用不锈钢。

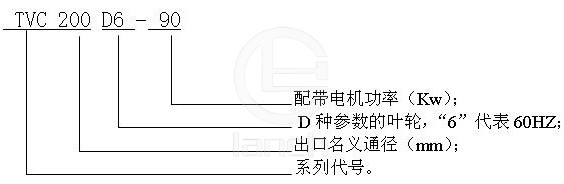

型号意义

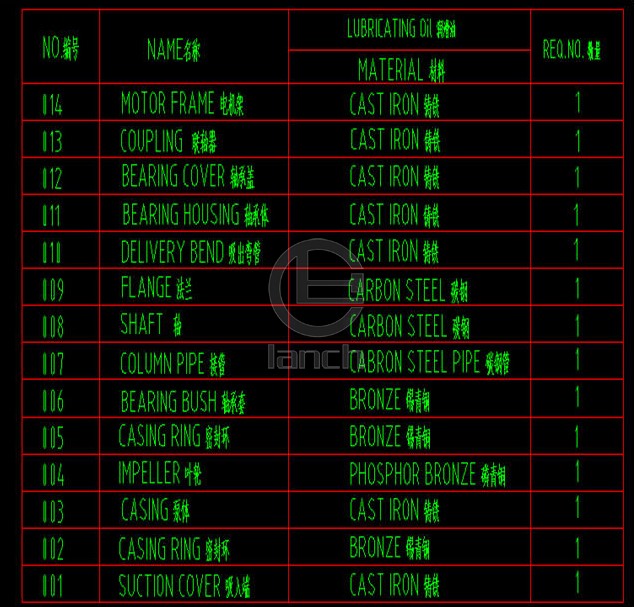

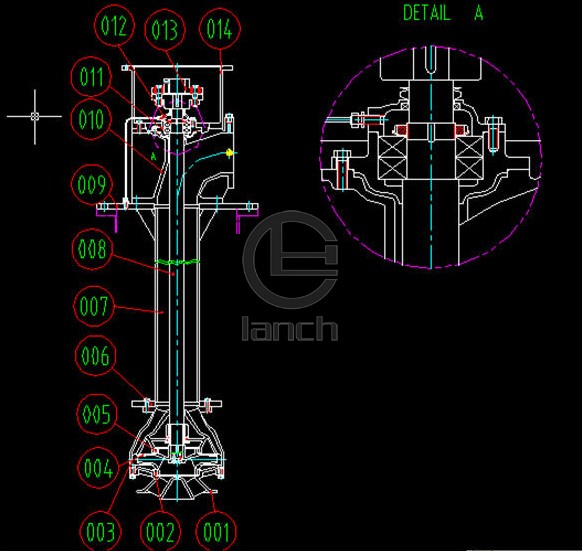

结构和材料

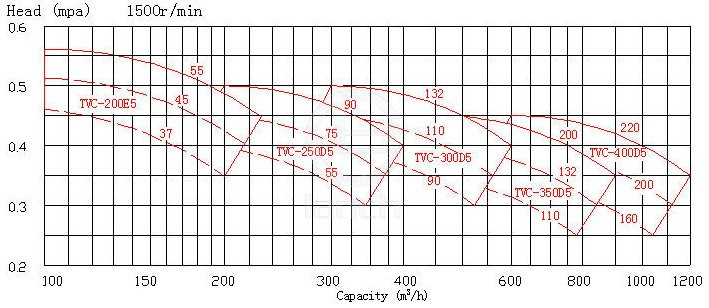

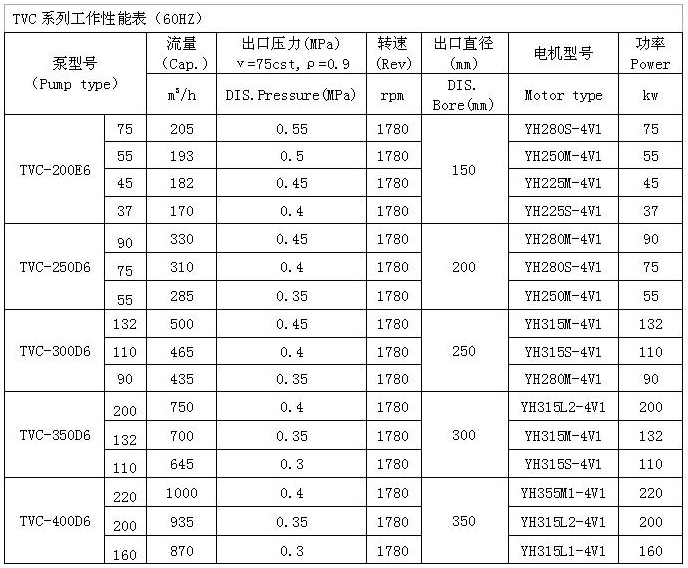

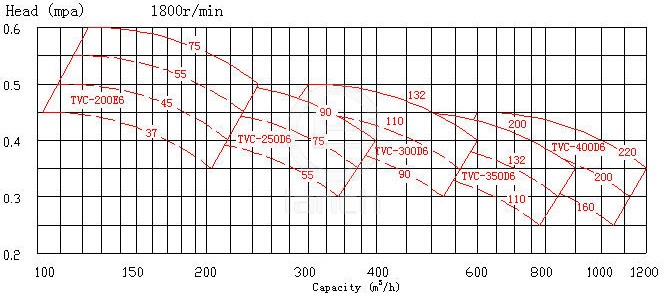

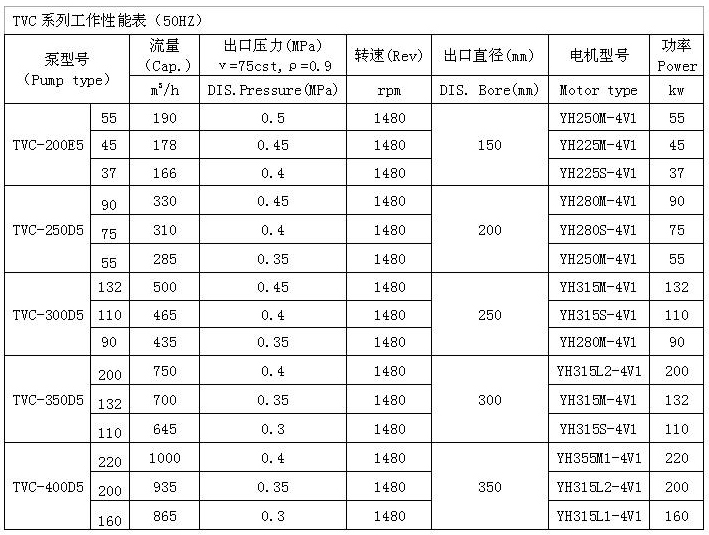

工作性能表

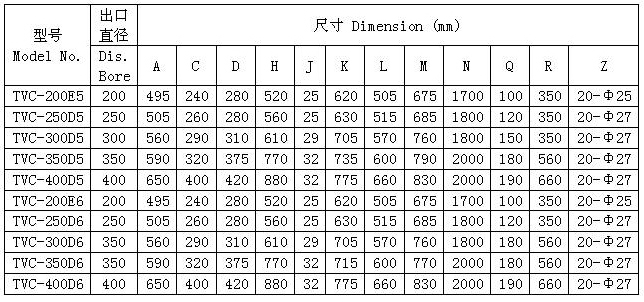

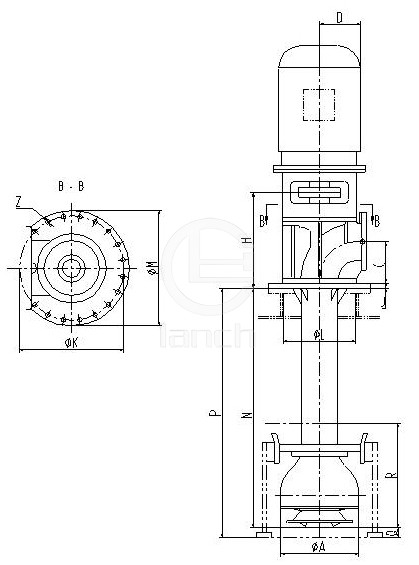

机组尺寸

注：尺寸N根据邮箱深度调整
