概述

ESC型船用立式离心泵是我公司在消化吸收国外先进技术的基础上自行开发的水利设计和结构设计上有特殊创新并且完全按照船用条件设计制造的新一代船用离心泵产品。
该泵在船舶上可作压载、消防、舱底、冷却等用途，使用介质为海水和淡水。
该泵可根据需要配带喷射式真空泵（外界压缩空气驱动）自吸装置，从而实现自吸功能。
该泵具有以下特点：
1.进出口在一条水平线上，便于管路布置和安装。
2.采用空间加长轴结构，因此在不拆卸电机以及管路的情况下可以拆除机械密封进行维修和更换。
3.转子部件采用超静定设计，是刚性大幅度增强，进一步增加了可靠性以及寿命.
4.泵体压出室采用双蜗壳结构，使转子径向力自动得到平衡，从而使得泵在完全偏离设计工况下运行时也不会产生机械故障
5.叶轮采用双密封环以及平衡孔结构，使转子轴向力得到平衡，并且有效的防止了气塞。
6水利上采取了无过载设计（即功率曲线有极值），使得泵在任何工况下运行都不会产生超载问题。
7先进的水利设计，使得叶轮具有优良的汽蚀性能，从而使得泵在偏离设计工况以及进口条件比较恶劣的情况下运行都能有效地避免汽蚀。

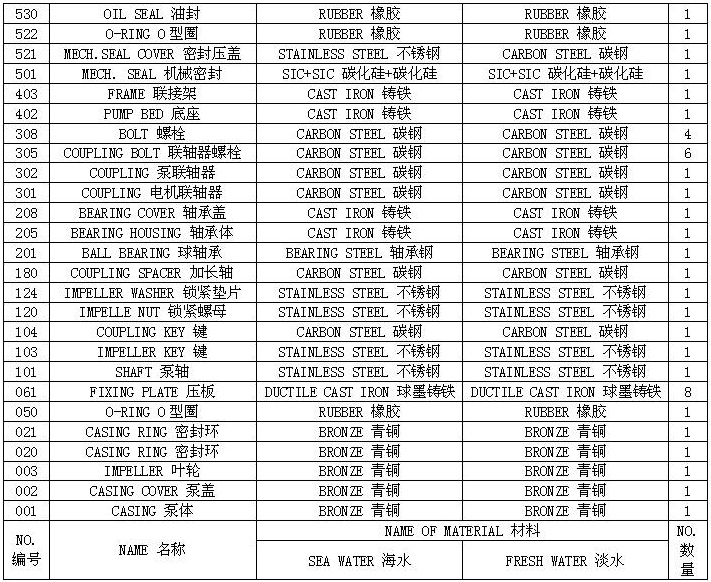

结构型式和材料

该泵为立式单级单吸加长型结构，主要有泵体，泵盖，叶轮，泵轴，加长轴，电机联接架，可拆卸的刚性联轴器，轴封，泵座等组成。
泵轴和电机轴通过可拆卸的刚性联轴器联接，叶轮通过锁紧螺母与键固定在轴上，叶轮上部装有具有良好自润滑性以及防烧损的复合材料制作的导轴承。
泵盖最高点设有排气阀，避免了泵内形成气囊从而影响泵的运行
泵轴封可根据需要采用填料或机械密封两种形式，并且都有独立的冲洗系统，当水质情况较为恶劣时，可根据需要加装滤器或旋流器。
压缩空气驱动的喷射式真空泵自吸装置可直接附带在泵上

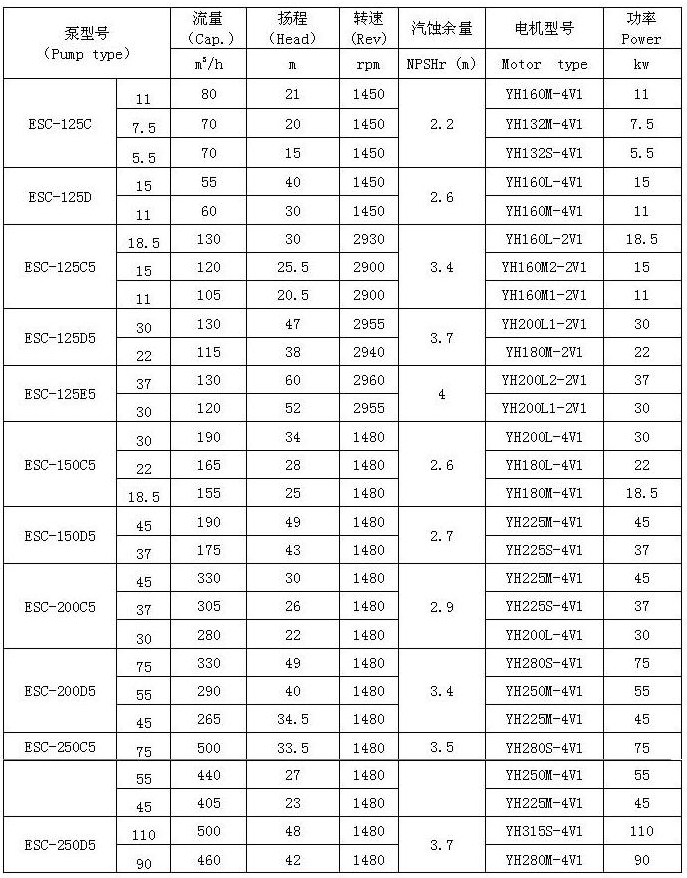

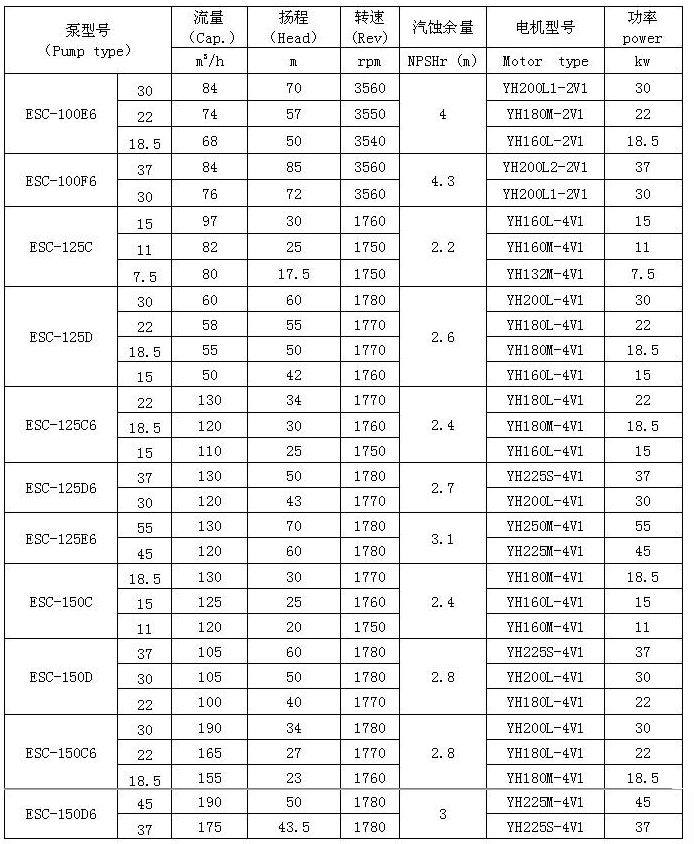

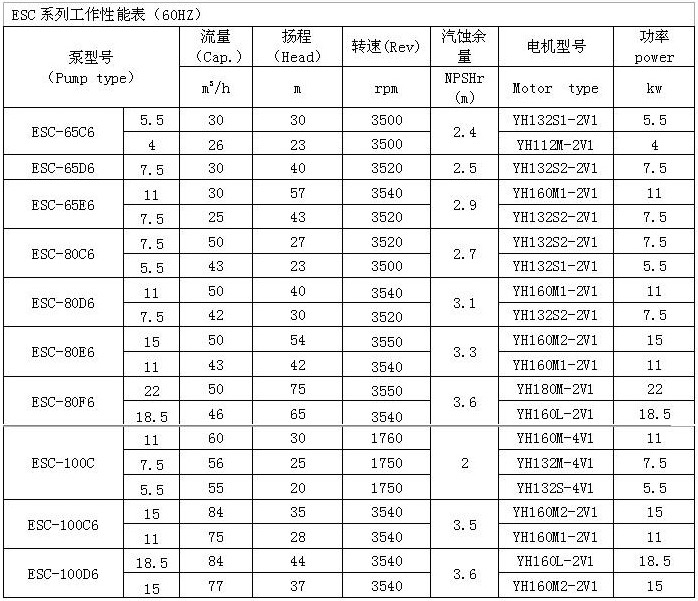

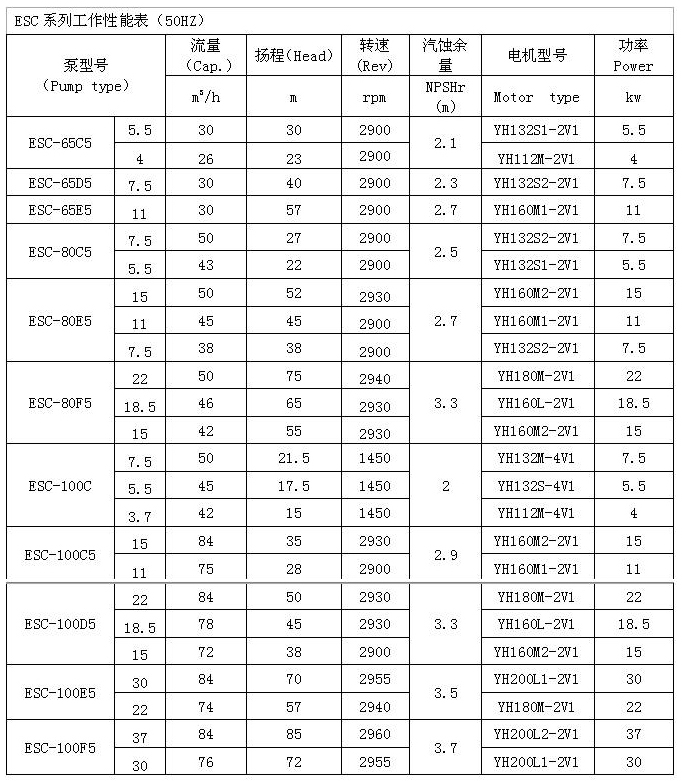

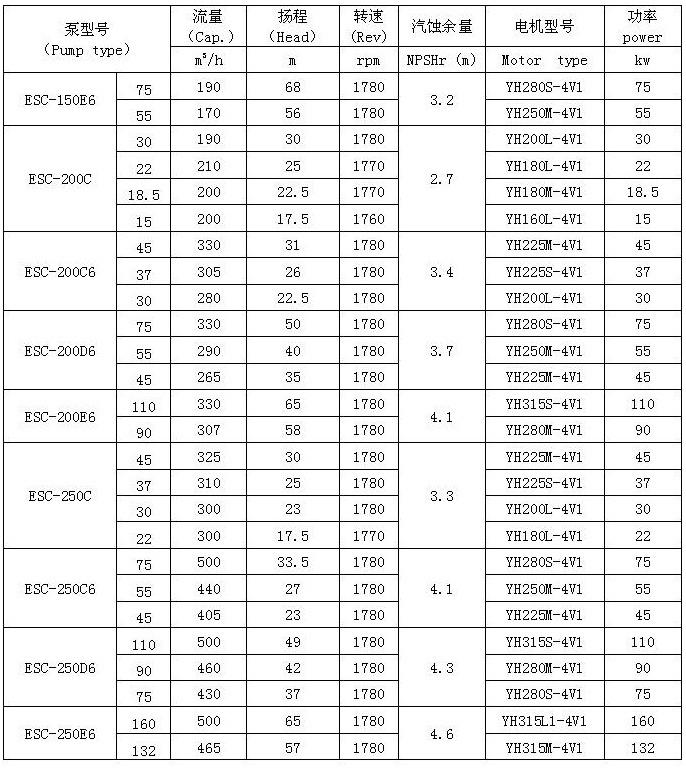

性能参数

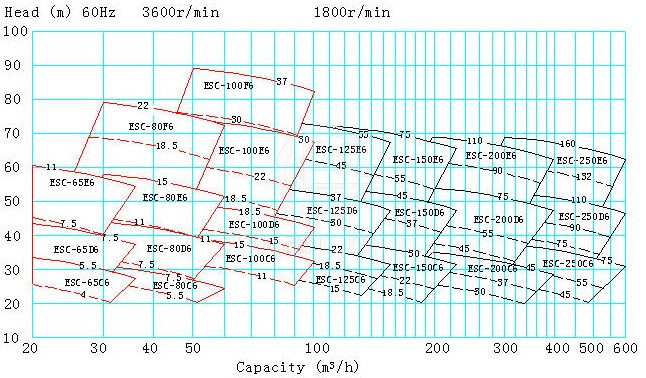

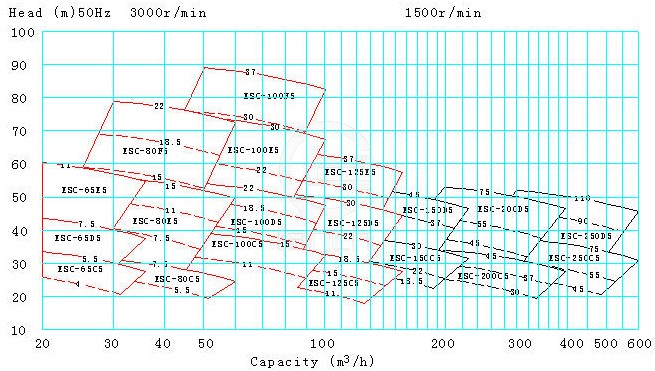

性能

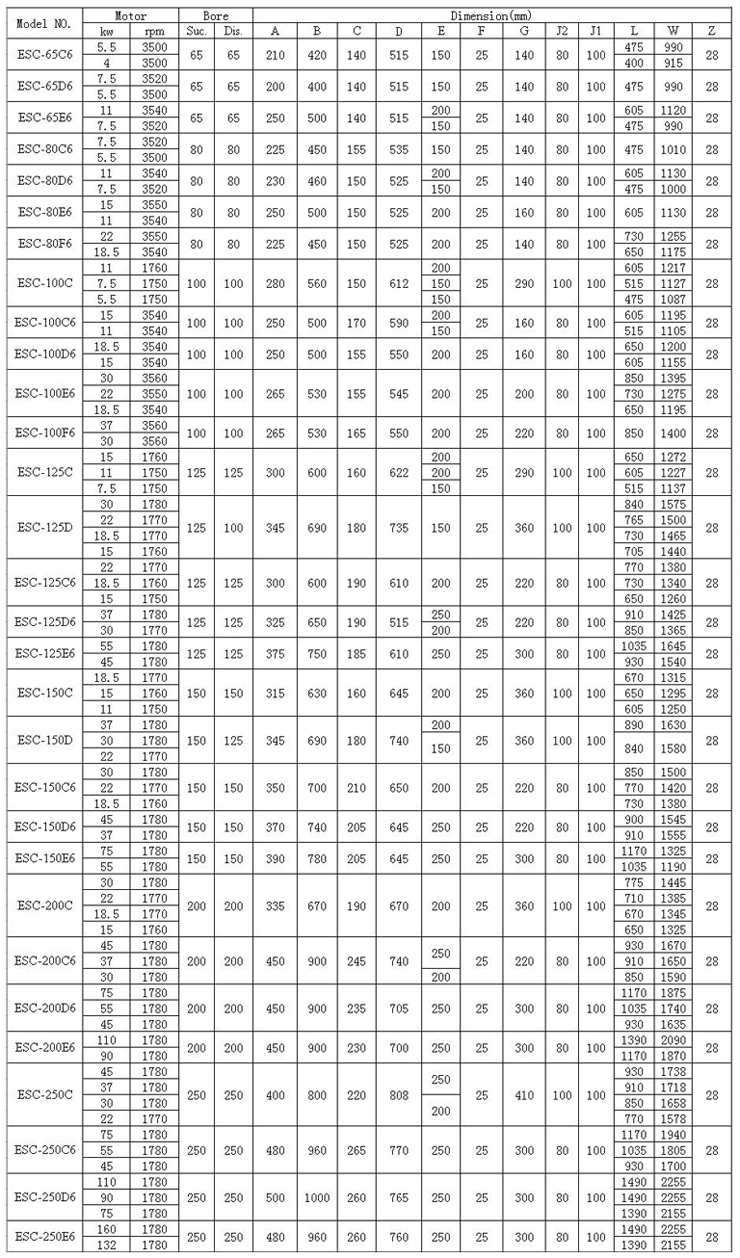

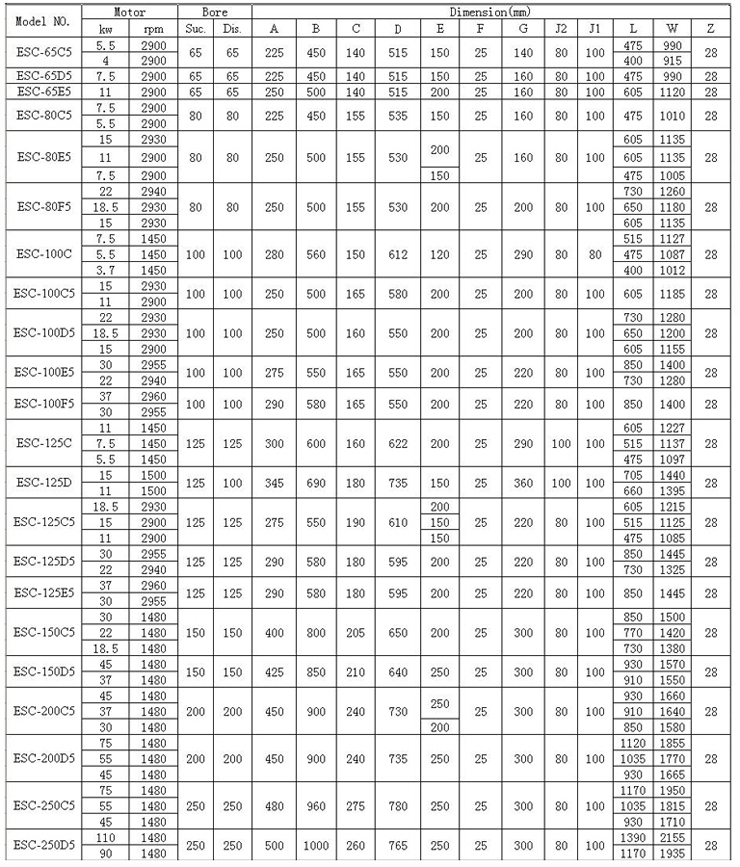

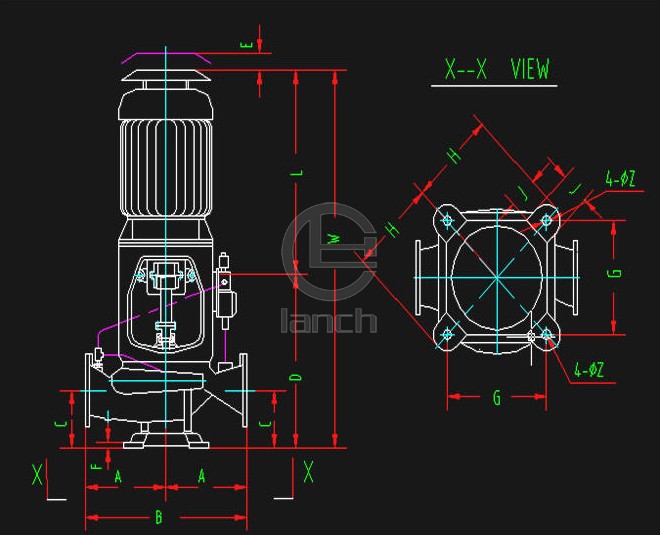

机组尺寸
