结构特点

1、 零压力启动。分步直动式开阀结构，使用压力范围广。
2、 阀体及内件采用不锈钢SUS304，密封件全部采用聚四氟乙烯PTEE，能耐高温及防腐 ，使用寿命长。
3、 活塞式、双导向式密封，开闭灵活可靠。

规格参数与性能指标

型号 RSPS
公称通径 15 20 25 32 40 50(mm)
使用流体 蒸汽、空气、液体、油20CST以下
动作方式 分步直动式
型式 常闭式
流体温度 -5℃∽200℃
使用压力范围 0∽16 Kgf/cm2
最大耐压力 20 Kgf/cm2
流量孔径mm 15 20 25 32 32 40 40 50 50
接管口径G 1/2〞 3/4〞 1〞 11/4〞 法兰 11/2〞 法兰 2〞 法兰
CV值 5 7.8 12 24 29 48
标准电压 AC:380、220、110、36 DC:220、110 36、24
阀体材质 USU304不锈钢(SUS316可定制)
密封材质 高温：PTFE 低温：VITON
电压波动范围 ±10 %
外形尺寸L×H 70×130 72×136 98×155 116×170 158×216 122×200 158×250 167×210 202×250

产品规格技术参数

型号	RSPS-15J	RSPS-20J	RSPS-25J	RSPS-32J	RSPS-32JF	RSPS-40J	RSPS-40JF	RSPS-50J	RSPS-50JF
使用流体	蒸汽、空气、液体、油20CST以下
动作方式	分步直动式
型式	常闭式
流体温度	-5℃∽200℃
使用压力范围	0∽16 Kgf/cm2
最大耐压力	20 Kgf/cm2
流量孔径mm	15	20	25	32	32	40	40	50	50
接管口径G	1/2〞	3/4〞	1〞	11/4〞	法兰	11/2〞	法兰	2〞	法兰
CV值	5	7.8	12	24		29		48
标准电压	AC:380、220、110、36 DC:220、110 36、24
阀体材质	USU304不锈钢(SUS316可定制)
密封材质	高温：PTFE 低温：VITON
电压波动范围	±10 %
外形尺寸L×H	70×130	72×136	98×155	116×170	158×216	122×200	158×250	167×210	202×250

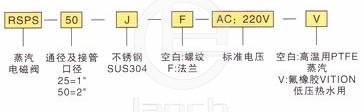

订货代码

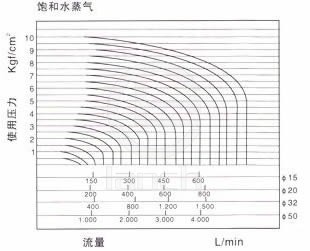

流量曲线表

订购注意事项：

1.本网页显示的RSPS-J不锈钢高温电磁阀图片、参数表等样本信息，为上海连渠所有，请勿转载，转载必究。
2.上海连渠是一家特种行业用泵专业配套的卫生级阀门生产厂家/制造商。生产的RSPS-J不锈钢高温电磁阀，质量可靠，价格合理，如果还需要了解其他卫生级阀门，请来电咨询，我们也可根据客户要求专门定制。
3.由于编辑水平有限，以上信息仅作参考之用，错误和不妥之处在所难免，真诚希望您批评指正。
