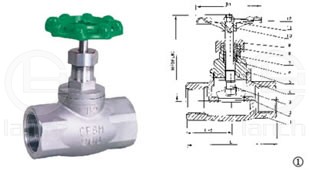

J41TC陶瓷截止阀1

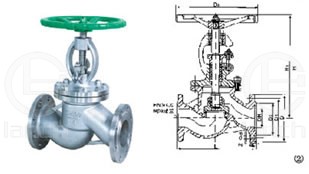

J41TC陶瓷截止阀2
特点
目前国内外截止阀大部分密封副都采用堆焊工艺,由于,管道中含有杂质物,使阀门在启闭压坏密封,使截止阀过早失去密封性能。该产品密封副全部结构陶瓷制造。陶瓷具有高硬质,耐磨损,使用寿命长等特点。
主要零件材料
型号Type |
公称压力(MPa)
Nominal pressure
|
试验压力(MPa)Test pressure |
工作温度Working temperature |
适用介质Applicable medium |
壳体(shell) |
密封The seal |
J41TC |
2.5 |
3.8 |
2.8 |
≤200℃ |
煤渣、灰渣、渣水混合物等介质Ash dregs, the pulp water mixture and so on lie between bribes |
4.0 |
6.0 |
4.4 |
6.4 |
9.6 |
7.1 |
10.0 |
15.0 |
11.0 |
主要性能规范
阀体、阀盖Body, Bonnet |
阀座seat |
阀瓣Disc |
阀杆Stem |
填料Packing |
WCB |
结构陶瓷+碳钢Structure ceramics + carbon steel |
结构陶瓷+碳钢Structure ceramics + carbon steel |
不锈钢Stainless steel |
聚四氟乙烯polyfluortetraethylene |
主要连接尺寸
型号Type |
PN |
尺寸(mm)Dimensions |
DN |
L |
D1 |
D2 |
b |
Z-Φd |
D0 |
J41TC |
2.5MPa |
15 |
130 |
65 |
45 |
16 |
4-M12 |
120 |
20 |
150 |
75 |
55 |
16 |
4-M12 |
140 |
25 |
160 |
85 |
65 |
16 |
4-M12 |
160 |
32 |
180 |
100 |
78 |
18 |
4-M16 |
180 |
40 |
200 |
110 |
85 |
18 |
4-M16 |
240 |
50 |
230 |
125 |
100 |
20 |
4-M16 |
240 |
65 |
290 |
145 |
120 |
22 |
8-M16 |
280 |
80 |
310 |
160 |
135 |
22 |
8-M16 |
320 |
100 |
350 |
190 |
160 |
24 |
8-M20 |
360 |
125 |
400 |
220 |
188 |
28 |
8-M22 |
400 |
150 |
480 |
250 |
218 |
30 |
8-M22 |
400 |
200 |
600 |
310 |
278 |
34 |
12-M22 |
450 |
型号Type |
PN |
尺寸(mm)Dimensions |
DN |
L |
D1 |
D2 |
b |
Z-Φd |
D0 |
J41TC |
4.0MPa |
15 |
130 |
65 |
45 |
16 |
4-M12 |
120 |
20 |
150 |
75 |
55 |
16 |
4-M12 |
140 |
25 |
160 |
85 |
65 |
16 |
4-M12 |
160 |
32 |
180 |
100 |
78 |
18 |
4-M16 |
160 |
40 |
200 |
110 |
85 |
18 |
4-M16 |
200 |
50 |
230 |
125 |
100 |
20 |
4-M16 |
240 |
65 |
290 |
145 |
120 |
22 |
8-M16 |
280 |
80 |
310 |
160 |
135 |
22 |
8-M16 |
320 |
100 |
350 |
190 |
160 |
24 |
8-M20 |
360 |
125 |
400 |
220 |
188 |
28 |
8-M22 |
400 |
150 |
480 |
250 |
218 |
30 |
8-M22 |
450 |
200 |
600 |
320 |
282 |
38 |
12-M27 |
450 |
型号Type |
PN |
尺寸(mm)Dimensions |
DN |
L |
D1 |
D2 |
b |
Z-Φd |
D0 |
J41TC |
6.4MPa |
15 |
170 |
75 |
55 |
18 |
4-M12 |
100 |
20 |
190 |
90 |
68 |
20 |
4-M16 |
100 |
25 |
210 |
100 |
78 |
22 |
4-M16 |
120 |
32 |
230 |
110 |
82 |
24 |
4-M20 |
140 |
40 |
260 |
125 |
95 |
24 |
4-M20 |
160 |
50 |
300 |
135 |
105 |
26 |
4-M20 |
180 |
65 |
340 |
160 |
130 |
28 |
8-M20 |
320 |
80 |
380 |
170 |
140 |
30 |
8-M20 |
360 |
型号Type |
PN |
尺寸(mm)Dimensions |
DN |
L |
D1 |
D2 |
b |
Z-Φd |
H |
D0 |
J41TC |
10.0MPa |
15 |
170 |
105 |
62 |
20 |
4-Φ14 |
230 |
140 |
20 |
190 |
125 |
62 |
22 |
4-Φ18 |
275 |
160 |
25 |
210 |
135 |
72 |
24 |
4-Φ18 |
295 |
180 |
32 |
230 |
150 |
85 |
24 |
4-Φ23 |
330 |
200 |
40 |
260 |
165 |
92 |
26 |
4-Φ23 |
350 |
240 |
50 |
300 |
195 |
132 |
28 |
4-Φ25 |
405 |
280 |
65 |
340 |
220 |
152 |
32 |
8-Φ25 |
430 |
320 |
80 |
38 |
230 |
168 |
34 |
8-Φ25 |
465 |
400 |
100 |
430 |
265 |
200 |
38 |
8-Φ30 |
550 |
450 |
订购注意事项:
1.本网页显示的J41TC陶瓷截止阀图片、参数表等样本信息,为上海连渠所有,请勿转载,转载必究。
2.上海连渠是一家特种行业用泵专业配套的耐磨浆液阀生产厂家/制造商。生产的J41TC陶瓷截止阀,质量可靠,价格合理,如果还需要了解其他耐磨浆液阀,请来电咨询,我们也可根据客户要求专门定制。
3.由于编辑水平有限,以上信息仅作参考之用,错误和不妥之处在所难免,真诚希望您批评指正。
