主要零件材料

体、盖　Body、Bonnet	闸板Disc	阀杆Stem	密封面　Sealing
不锈钢、碳钢、灰铸铁 S.S、C.S、C.I	碳钢、不锈钢 C.S、S.S	不锈钢 S.S	橡胶、四氟、不锈钢、硬质合金 Rubber 、PTFE、S.S、Carbide Alloy

性能规范

公称压力（MPa） Nominal Pressure	壳体试验（MPa） Shell Test	密封试验（MPa） Seal Test	工作温度 Working Tempe ration	适用介质 Suitable
1.0	1.5	1.1	≤100℃-425℃	纸浆、污水、煤浆、灰、渣水混和物 Mortar Mixture, Dregs With Water Proportion
1.6	2.4	1.8	≤100℃

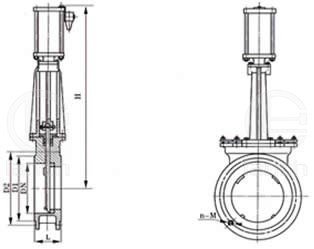

外型尺寸和连接尺寸

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	335	4- M 12	1.0	50	50	100	125	335	4- M 16
	65	46	110	130	363	4- M 12		65	50	120	145	363	4- M 16
	80	46	125	150	395	4- M 16		80	50	135	160	395	4- M 16
	100	52	145	170	465	4- M 16		100	50	155	180	465	8- M 16
	125	56	175	200	530	8- M 16		125	50	185	210	530	8- M 16
	150	56	200	225	630	8- M 16		150	60	210	240	630	8- M 20
	200	60	255	280	750	8- M 16		200	60	265	295	750	8- M 20
	250	68	310	335	900	12- M 16		250	70	320	350	900	12- M 20
	300	78	362	395	1120	12- M 20		300	80	368	400	1120	12- M 20
	350	78	412	445	1260	12- M 20		350	90	428	460	1260	16- M 20
	400	102	462	495	1450	16- M 20		400	100	482	515	1450	16- M 22
	450	114	518	550	1600	16- M 20		450	120	532	565	1600	20- M 22
	500	127	568	600	1800	16- M 20		500	130	585	620	1800	20- M 22
	600	154	670	705	2300	20- M 22		600	140	685	725	2300	20- M 27
	700	165	775	810	2500	24- M 22		700	165	800	840	2500	24- M 27
	800	190	880	920	2800	24- M 27		800	190	898	950	2800	24- M 30
	900	203	980	1020	3100	24- M 27		900	203	1005	1050	3100	28- M 30
	1000	216	1080	1120	3400	28- M 27		1000	216	1115	1160	3400	28- M 30
	1200	254	1295	1340	3600	32- M 30		1200	254	1325	1380	3600	32- M 36
