特点

1. 一体式的阀座，不存在阀体、阀座连接问题
2. 超硬球迷(HV1000~1200威氏硬度等级)。标准球体经特殊超硬工艺，加上特殊研磨技术，使球面与密封面完全吻合。
3. 分体式结构设计，使维护更加方便，使用更加安全。
4. 每次操作时风力的阀座边缘都可以把球踢刮擦干净。
5. 阀座始终受到球体的保护，避免了流体的冲蚀。
6. 阀座蝶簧提供了连续的机械压力，保证热应力变化时球体与阀座始终密合。
7. 独立加大尺寸的阀杆，配合阀杆定向换，保证了阀杆的对中性及稳定性。
8. 双重密封环的组合填料，避免了外泄漏。
9. 90°旋转的阀杆，不会磨损填料。

主要零件材料

名称 name	材料material
球体 Ball	Inconel 718/HVOF-CCC
密封阀座 Seal seat	Inconel 718/HVOF-CCC
阀体 Body	A105A 或182-F22
阀杆 stem	431SS
阀杆定向环 direction detection link	431SS
推力轴承 Thrust bearing	431SS
填料压盖 gland	431SS
填料 Packing	304+石墨 304+Flexible graphite
推力阀座Thrust seat	431SS
阀座弹簧 Spring	Inconel 718

应用工况

锅炉疏水
气流疏水
锅炉定排，连排
给水系统疏水
汽包排放
过热器排放及疏水
吹灰器隔离
旁路管线隔离
省煤器联箱疏水

适应规格

DN10~100
可应用在所有压力等级 ，从4.0～32.0MPa

连接方式

焊接；法兰

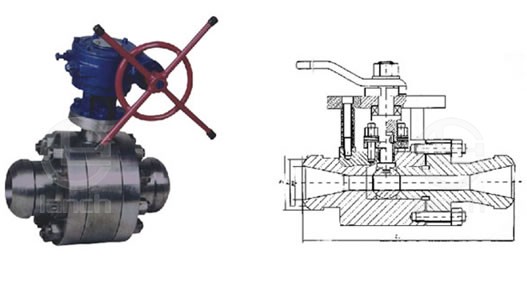

主要连接尺寸

型号Type	PN	公称通径Nominal diameter	只要尺寸(mm)Main dimensions
			L	D1	D
Q61SY Q41SY	16MPa	10	165	15	28
		15	165	17	40
		20	190	23	42
		25	254	27	42
		32	279	32	50
		40	305	40	60
		50	368	48	70
		65	381	65	93
		80	419	80	130
		100	457	100	142
	32MPa	10	165	15	28
		15	165	17	40
		20	190	23	42
		25	254	27	42
		32	279	32	50
		40	305	40	60
		50	451	48	70
		65	508	65	93
		80	578	80	130
		100	673	100	142
