特点

微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效的限制破坏性水锤，保证管线的使用安全。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用，反应良好。

主要技术参数

型号	公称压力 （MPa）	强度试验压力（MPa）	密封压力（MPa）	适用温度 （℃）	适用介质	缓闭时间
HH46X HDH48X HH49X	1.0	1.5	1.1	≤80	海水 污水 清水	≤60秒
	1.6	2.4	1.76
	2.5	3.75	2.75

主要零件材料

零件名称	阀体	阀瓣	阀杆、油缸、活塞	弹簧	阀座
材料	铸铁、铸钢	碳钢	不锈钢	不锈钢	丁腈橡胶

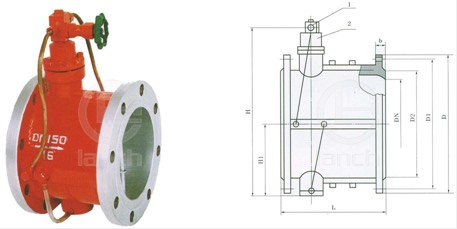

主要连接和外形尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸（mm）			公称压力 PN(MPa)	公称通径 DN(mm)	尺寸（mm）
		L	H	H1			L	H	H1
1.0 1.6 2.5	40	140	200	88	1.0 1.6 2.5	350	290	480	297
	50	150	215	98		400	310	550	324
	65	170	225	108		450	330	585	351
	80	180	235	118		500	350	640	379
	100	190	280	130		600	390	720	434
	125	200	290	148		700	430	780	491
	150	210	310	172		800	470	840	549
	200	230	350	210		900	510	990	600
	250	250	415	240		1000	550	1050	655
	300	270	450	264		1200	630	1210	770

订购注意事项：

1.本网页显示的HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀图片、参数表等样本信息，为上海连渠所有，请勿转载，转载必究。
2.上海连渠是一家特种行业用泵专业配套的给排水阀门生产厂家/制造商。生产的HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀，质量可靠，价格合理，如果还需要了解其他给排水阀门，请来电咨询，我们也可根据客户要求专门定制。
3.由于编辑水平有限，以上信息仅作参考之用，错误和不妥之处在所难免，真诚希望您批评指正。
