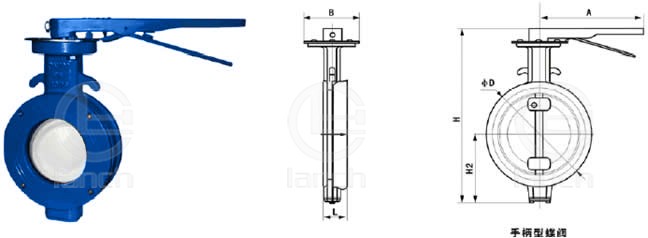

主要连接外型尺寸和连接尺寸

DN	L	H	H2	A	B	ФD
50	43	224	77	267	112.5	106
65	46	260	85	267	123	124
80	46	278	95	267	138	162
100	52	286	105	267	150	162
125	56	329	129	345	168	192
150	56	354	132	345	190	216
200	60	438	165	353	227.5	270
250	68	493	197	353	251	326
300	78	570	234	380	284.5	376

注：对夹式双偏心手动软密封蝶阀压力等级为：1.0MPa，1.6MPa

订购注意事项：

1.本网页显示的D72X手动对夹式软密封蝶阀图片、参数表等样本信息，为上海连渠所有，请勿转载，转载必究。
2.上海连渠是一家特种行业用泵专业配套的给排水阀门生产厂家/制造商。生产的D72X手动对夹式软密封蝶阀，质量可靠，价格合理，如果还需要了解其他给排水阀门，请来电咨询，我们也可根据客户要求专门定制。
3.由于编辑水平有限，以上信息仅作参考之用，错误和不妥之处在所难免，真诚希望您批评指正。
