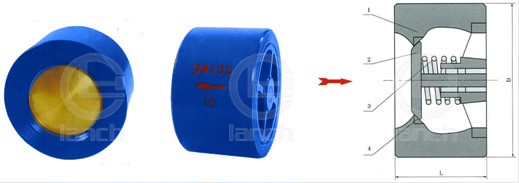

CVWR型对夹式静音止回阀 外形尺寸图
特点与应用
CVWR对夹式静音止回阀采用流体型设计,水头损失较小;内部弹簧可加速关闭,达到静音效果;金属对金属确保密封的可靠性;安装空间小。CVWR对夹式静音止回阀可安装于水泵出水口处,能避免产生水锤、水击声和破坏性冲击,达到防止逆流和保护设备的目的。CVWR对夹式静音止回阀已被广泛用于给排水、消防、建筑、暖通、工业系统。
主要技术参数
公称通径 |
DN40~250mm |
公称压力MPa |
1.0/1.6 |
工作压力℃ |
-10~80 |
密封试验 |
1.1倍公称压力 |
壳体试验 |
1.5倍公称压力 |
主要材质说明
序 号 |
零件名称 |
材 质 |
1 |
阀 体 |
GG25 |
2 |
阀 瓣 |
Bronze |
3 |
弹 簧 |
SUS316 |
4 |
阀 座 |
Bronze |
主要尺寸及重量
型号 |
公称通径DN |
L |
D |
CVWR-0040 |
40 |
45 |
90 |
CVWR-0050 |
50 |
55 |
105 |
CVWR-0065 |
65 |
70 |
125 |
CVWR-0080 |
80 |
75 |
140 |
CVWR-0100 |
100 |
95 |
160 |
CVWR-0125 |
125 |
115 |
195 |
CVWR-0150 |
150 |
135 |
215 |
CVWR-0200 |
200 |
160 |
270 |
CVWR-0250 |
250 |
200 |
325 |
