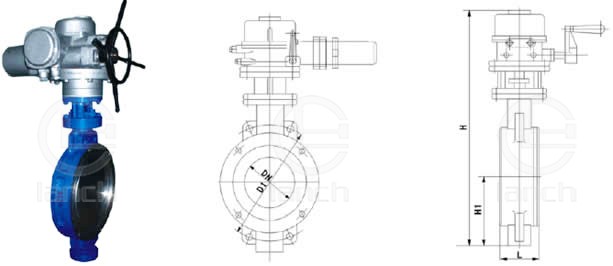

产品简图及技术性能

D973电动对夹硬密封蝶阀适用于水、蒸汽、油品、空气、煤气等各种不同介质，D973电动对夹硬密封蝶阀的主要特点有：
1、适用温度-20~+425oC；
2、工作压力大，耐磨损，使用寿命长，启闭时间迅速；
3、D973电动对夹硬密封蝶阀密封性能好，具有自动定心作用，泄漏量小；
4、F四氟密封适用温度≤160oC。电动对夹硬密封蝶阀已被广泛应用于电厂、钢厂、食品、化工、饮料、医药、石化、工业环保水处理、高层建筑给排水管路等多种管路上作调节介质流量和启闭之用。

主要连接外型尺寸和连接尺寸

公称 通径 （DN）	主 要 尺 寸			法 兰 尺 寸 和 螺 栓 规 格
				1.0 MPa		1.6 MPa		2.5 MPa
	L	H	H1	D1	4-Ф-M	D1	4-Ф-M	D1	4-Ф-M
50	43	530	112	125	Ф18	125	Ф18	125	Ф18
65	46	530	115	145	Ф18	145	Ф18	145	Ф18
80	49	565	120	160	Ф18	160	Ф18	160	Ф18
100	56	600	138	180	Ф18	180	Ф18	190	Ф23
125	64	640	164	210	Ф18	210	Ф18	220	Ф27
150	70	705	175	240	Ф23	240	Ф23	250	Ф27
200	71	775	208	295	M20	295	M20	310	M24
250	76	945	243	350	M20	355	M24	370	M27
300	83	1070	283	400	M20	410	M24	430	M27
350	92	1140	310	460	M20	470	M24	490	M30
400	102	1210	340	515	M24	525	M27	550	M33
450	114	1335	380	565	M24	585	M27	600	M33
500	127	1415	410	620	M24	650	M30	660	M33
600	154	1605	470	725	M27	770	M33	770	M36
700	165	1844	550	840	M27	840	M33	875	M39
800	190	2040	640	950	M30	950	M36	990	M45
900	203	2255	710	1050	M30	1050	M36	1090	M45
1000	216	2380	770	1160	M33	1170	M39	1210	M52
1200	254	2640	890	1380	M36	1390	M45	1420	M52

订购注意事项：

1.本网页显示的D973H电动对夹硬密封蝶阀图片、参数表等样本信息，为上海连渠所有，请勿转载，转载必究。
2.上海连渠是一家特种行业用泵专业配套的给排水阀门生产厂家/制造商。生产的D973H电动对夹硬密封蝶阀，质量可靠，价格合理，如果还需要了解其他给排水阀门，请来电咨询，我们也可根据客户要求专门定制。
3.由于编辑水平有限，以上信息仅作参考之用，错误和不妥之处在所难免，真诚希望您批评指正。
