产品概述

500X泄压持压阀主要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。500X泄压持压阀也用于大型供水系统的水锤消除装置。并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。500X 泄压持压阀系统动作平稳、强度高、使用寿命长。500X泄压持压阀适用于600mm 口径以下的管道。

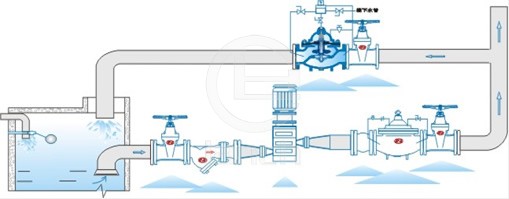

典型安装图

500X泄压持压阀 典型安装示意图

主要外形尺寸

公称通径DN（mm)	尺寸（mm）
	L	A1	A	H1	H
20	150	130	333	463	557
25	160	130	333	463	557
32	180	130	333	463	557
40	200	140	343	516	610
50	203	140	343	516	610
65	216	140	355	520	625
80	241	145	360	537	642
100	292	155	400	596	750
125	330	165	420	653	808
150	356	180	435	709	864
200	495	205	480	805	1135
250	622	225	530	855	1185
300	698	245	575	953	1325
350	787	275	620	990	1385
400	914	285	668	1030	1445
450	978	285	668	1030	1445
500	978	410	780	750	1110
600	1230	456	888	850	1286

订购注意事项：

1.本网页显示的500X泄压持压阀图片、参数表等样本信息，为上海连渠所有，请勿转载，转载必究。
2.上海连渠是一家特种行业用泵专业配套的给排水阀门生产厂家/制造商。生产的500X泄压持压阀，质量可靠，价格合理，如果还需要了解其他给排水阀门，请来电咨询，我们也可根据客户要求专门定制。
3.由于编辑水平有限，以上信息仅作参考之用，错误和不妥之处在所难免，真诚希望您批评指正。
